精密儀器無塵廠房設計方案.得創凈化工程專業從事精密儀器無塵廠房工程規劃，設計，施工一條路凈化工程公司，歡迎來電咨詢：027-82289886

精密儀器的精密，主要還是體現在光學方面。定位精度控制、粗糙度檢測等等主要都是靠光電原理實現的。相關的知識包括光學、電子科學（模電、數電、單片機、fpga軟件），機械設計專業建議向光機方向靠。本身技術門檻比較高，學習扎實的話就業不難，但是待遇也不高，畢竟整個行業落后國外太多。之前IC行業也是類似，經過一波禁運后硅工身價水漲船高。希望哪天精密儀器也來一波禁運，國內相關行業的春天就來了。

1本工程裝修材料應符合國家消防、安全、衛生等規范要求
2地面:環草樹脂自流平地面
3墻面、隔斷:若棉彩鋼夾帶復合板隔斷
4天花:玻贊彩鋼夾志板自頂
潔凈室施工及驗收規范
1全區墻體采用機制巖棉夾心彩鋼板,整板厚度50mm,面壁鋼板厚度0.426mm,隔斷高度詳見平面圖示
2全區天花采用中空玻鎂巖彩鋼板,整板厚度50mm,面壁鋼板厚度0.426mm,,吊頂高度平面圖示
3潔凈車間采用普通環氧樹脂地板
4車間門采用彩鋼板制作安裝,裝修結構均采用鋁型材固定安裝,有視窗的采用鋼化玻墻.所有門門鎖均采用球頭鎖
5車間內,隔斷之間、隔斷與地面之間安裝槽式鋁型材;隔斷之間陽角處均安裝陽圓弧鋁型材
6觀察窗及門上視窗均采用5mm鋼化玻璃;平開密閉門帶觀察窗,門框應帶密封膠條;鋁合金固定窗采用斜面固定玻璃型材,門、窗安裝方法見大樣圖
7安裝前,必須嚴格放線,防止累積誤差造成隔斷傾斜、扭曲;墻角應垂直交接,隔斷的垂直度偏差不應大于
8施工安裝時,應首先進行吊掛,錨固件等與建筑主體結構(地面、地面、天花)的固定
9隔斷的安裝縫隙以及陰角、陽角的縫隙必須用瓷白中性密封膠.玻璃膠嵌固前應將縫隙內的雜質,油污等清除干凈,并保持表面干操
10安裝過程中不得撕下彩鋼板表面塑料保護膜,禁止撞擊、踩踏板面,并注意加強對巳安裝好的彩鋼板的保護
11所有建筑構配件,隔墻,吊頂?shù)墓潭ê偷鯍旒荒芘c主體結構相連,不能與設備支架(如風管吊桿以及有震動的設備),管線支架相聯接,防止因輕微震動引起裝修材料松動和灰塵脫落
12吊頂?shù)陌惭b應確保頂棚的平整性
13門洞未標注尺寸處均為距墻邊或性邊
14地面的基層為細石混凝土地面,地面不平整度不大于0.1%,施工前應清除表面的水泥浮漿及垃圾雜物,徹底清除表面的油污,清除積水,使潮濕處干燥并用漆刷和吸塵器將地坪表面的塵埃徹底清除,地對坪表面的孔洞和明顯凹陷處填補找平
15在施工過程中必須隨時清掃灰塵,對于隱敲空間(吊頂、夾墻內部)還應做好清掃記錄
16有吊頂房間墻體隔至吊頂,吊頂高度不同的相鄰房間之間的隔墻砌至與較到的吊頂平齊

此階段設計思路如下
(1)確定車間的人物流進出口位置
做到人物流路線合理短捷，互不交叉干擾，并與廠區總體人物流路線吻合
(2)劃分生產線和輔助區
包括空調凈化工程制冷、配電、制水站等在車間內部位量，如倉庫、辦公、質檢等設在車間內應綜合考慮。設計原則為人物流路線合理、互不交叉干擾，操作方便，各區域相對獨立、相互無干擾，流體輸送管道短
(3)設計功能間
不論是輔助區，還是生產線，其均應滿足生產要求和操作的方便性，盡量減少物料和人員的往返，各功能間不得相互穿越;潔凈區和非潔凈區、無菌操作區和非無菌操作區能有效分隔
(4)合理調整
完成初步布置后，進一步分析布置的合理性，進行合理適當調整，以獲得好的布局

凈化方案
1、全室凈化
以集中凈化空調系統，在整個房間內造成具有相同潔凈度環境的凈化處理方式，叫全室凈化。這是潔凈技術中最早發展起來的一種方式，并且現在也仍然被采用。這種方式適合于工藝設備高大，數量很多，且室內要求相同潔凈度的場所。但是這種方式投資大、運行管理復雜、建設周期長
2、局部凈化
以凈化空調器或局部凈化設備(如潔凈工作臺、棚式垂直層流單元、層流罩等)，在一般空調環境中造成局部區域具有一定潔凈度級別環境的凈化處理方式叫局部凈化。這種方式適合于生產批量較小或利用原有廠房進行技術改造的場所。目前，應用最廣泛的是全室凈化與局部凈化相結合的凈化處理方式，這是潔凈技術發展中產生的凈化方式，它既能保證室內具有一定潔凈度，又能在局部區域?qū)崿F(xiàn)高潔凈度環境，從而達到既滿足生產對高潔凈度環境的要求，又節約能源的雙重目的。例如，需要百級:潔凈度的操作工段，當生產批量較小時，只要在潔凈度較低的亂流潔凈室內，利用潔凈工作臺或?qū)恿髡值染植績艋O(shè)備，就能實現全室凈化與局部凈化相結合的凈化方式
3、潔凈隧道
以兩條層流工藝區和中間的亂流操作活動區組成隧道形潔凈環境的凈化處理方式叫潔凈隧道。這是全室凈化與局部凈化相結合的典型，是目前推廣采用的凈化方式，也被稱之為第三代凈化方式
按照組成潔凈隧道的設備不同，潔凈隧道可分為以下幾種形式
(1)臺式潔凈隧道
這種形式的潔凈隧道是將潔凈工作臺相互連接在一起，并取消中間的側壁，組成生產需要的隧道型生產線。當工藝要求垂直層流時，可選用垂直層流工作臺。當工藝要求水平層流時，則選用水平層流工作臺。這種凈化方式較全室凈化更易保證局部空間的高潔凈度，并由于工作臺相互連接，可以減少或防止交叉污染。此外，對建筑的要求比較簡單，只要求具備亂流潔凈室的環境即可。其缺點是潔凈工作臺的尺寸固定，使操作面缺乏足夠的靈活性，工藝設備必須適應工作臺的尺寸，調整起來也不大方便
(2)棚式潔凈隧道
這種形式的潔凈隧道是將潔凈棚，即棚式垂直層流單元串聯在一條生產線上所組成的。根據工藝要求，潔凈棚的面積可以變化，空氣可以全部為室內循環式，也可連通集中式凈化空調系統，吸取部分新風。棚式潔凈隧道適合于工藝設備較大的場所
(3)罩式潔凈隧道
這種形式的潔凈隧道是將層流罩，即罩式垂直層流單元串聯在一條生產線上所組成的。由于層流罩的進深比潔凈棚小，只適用于工藝設備較小的場所。空氣循環方式與棚式潔凈隧道和臺式潔凈隧道相同，是目前采用較多的一種潔凈隧道
(4)集中送風式潔凈隧道
這種形式的潔凈隧道是由集中式送風系統的滿布高效過濾器的靜壓箱所組成的。層流工作區的寬度可依照工藝提出的要求確定，而不像臺式、棚式和罩式潔凈隧道那樣，因局部凈化設備的尺寸而限制層流工作區的寬度，設計可以更為靈活。采用這種形式時，回風可以通過技術夾道，也可像圖這樣，在亂流操作活動區設置地溝。此外，工業管道可布置在工作區的沿壁板一側，排風管接至地溝
潔凈隧道的特點如下
(1)在隧道內造成不同的潔凈度，從而充分利用了不同潔凈氣流的特性，最大限度地滿足工藝要求。一般情況下，隧道內的兩側是高潔凈度的層流工作區，中間是亂流的操作活動區。工藝區連成一條線，使用方便，人員的活動也不會引起交叉污染
(2)由于在隧道內減少了層流面積，基建費用和運行費用要比全室凈化的垂直層流潔凈室節約三分之一以上。亂流活動操作區的凈高較層流工藝區高得多，能滿足人員舒適感的要求
(3)技術夾道既可作為回風道，又可布置各種工業管道，安裝工藝輔助設備。組成潔凈隧道的局部凈化設備(潔凈工作臺、潔凈棚和層流罩等)、工業管道以及工藝輔助設備的維修均可在技術夾道內進行。由于技術夾道相對于潔凈隧道為負壓，因此，維修工作不會引起潔凈隧道的污染，維修工作可在不停止工藝生產的情況下進行
潔凈隧道所需的局部凈化設備、頂棚、壁板、回風口及門窗等構件，可以標準化、模數化，由專業工廠加工生產，在現場組裝。同時，潔凈隧道可以迅速拆裝，重新組合，為工藝變化提供了方便
(4)潔凈隧道可以按一定規模配置凈化空調系統，因此空調系統可通用化、系列化，從而可以大大縮短設計周期
(5)一般情況下，潔凈隧道對于建筑方面的要求比較簡單，只要具備亂流潔凈室的環境，即可滿足要求
4、潔凈管道
把需要超高潔凈度級別(如一級:或十級:)的工藝生產線，放在與室內空氣環境隔絕的管道中的凈化處理方式，叫潔凈管道。這種方式要求工藝生產必須是自動化的，高效過濾器必須是以0．1μm塵粒為標準的才能實現超高潔凈度。此外，這種方式由于被凈化的是管道中的空氣，送、回風量很小，可以大幅度地節約能量，是潔凈技術的發展方向，也被稱為第四代凈化方式
以上介紹的凈化處理方案需要根據具體情況確定
目前技術上發展已經比較成熟的是全室凈化、局部凈化(包括全室凈化和局部凈化相結合)以及潔凈隧道三種凈化處理方式，工程設計中應結合具體情況選擇其中一種或兩種凈化方式作為設計方案
在滿足工藝要求的條件下，應盡量選用局部凈化方式。局部凈化采用局部凈化設備，在一般空調環境中實現。由于局部凈化設備一般均由專業工廠生產，設備質量高，又可加快現場施工速度，在改建工程中可以優先考慮這種方案
當只用局部凈化方式不能滿足工藝要求時，可采用局部凈化與全室凈化相結合的凈化方式作為設計方案
當上述凈化方式均不能滿足工藝要求時，才選用全室凈化的凈化方式作為設計方案。由于這種方式要造成全室具有相同的潔凈度，特別是潔凈度級別高時，初投資和運行費用都很高，因此，潔凈室的面積應嚴格加以控制

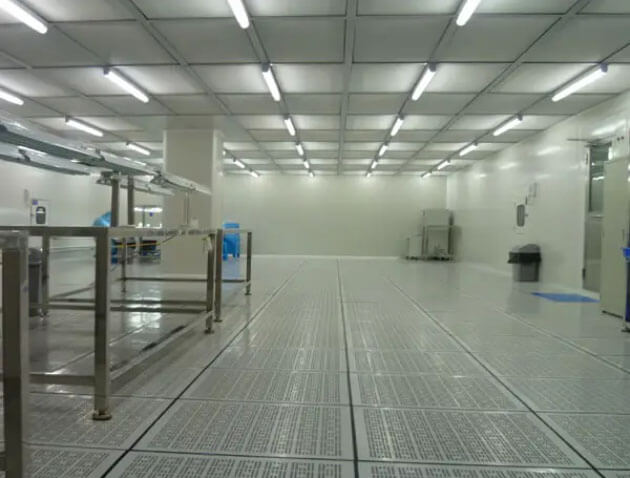

無塵廠房裝修項目施工
1.隔墻板：包括窗戶.門，材料是彩鋼板，但是彩鋼板的夾芯種類很多。
2.吊頂：包括吊桿.綱梁.天花板格梁，材料一般為：彩鋼板和無塵板。
3.照明器具：無塵專用燈具。
4.無塵廠房生產主要包括吊頂.空調系統.隔斷.地面及照明燈具。
5.地板：高架地板或防靜電PVC地板或環氧樹脂地板。
6.空調系統：包括主機.風道.過濾器系統FFU 等。
1.隔墻板：包括窗戶.門，材料是彩鋼板，但是彩鋼板的夾芯種類很多。
2.吊頂：包括吊桿.綱梁.天花板格梁，材料一般為：彩鋼板和無塵板。
3.照明器具：無塵專用燈具。
4.無塵廠房生產主要包括吊頂.空調系統.隔斷.地面及照明燈具。
5.地板：高架地板或防靜電PVC地板或環氧樹脂地板。
6.空調系統：包括主機.風道.過濾器系統FFU 等。

1、無塵車間裝修建筑裝飾工程必須與各專業工種間制定嚴格的施工程序，一般依次為：留洞打底，各專業安裝，內門窗安裝，修補洞口及周邊，基層打底，飾面抹灰和罩面板工程，嵌縫處理，油漆刷漿工程和裱糊工程
2、在無塵車間裝修建筑裝飾施工過程中，必須隨時清掃灰塵，對隱蔽空間（如吊頂和夾墻內部等），還應做好清掃記錄
3、應保護已完成的裝飾工程表面，不得因撞擊、敲打、踩踏，多水作業等造成板材凹陷，暗裂和表面裝飾的污染
4、對已安裝高效過濾器的房間，不得進行有粉塵的作業
5、塑料板材和卷材面層鋪貼前應預先按規格大小，厚薄分類，板材或卷材與地面之間應滿涂粘接劑，表面趕平，不得漏涂或殘存空氣
6、密封膠嵌固前，應將基槽內的雜質，油污剔除干凈，并保持表面干燥
7、無塵車間臨時設置的設備入口不用時應封閉，防止塵土雜物進入
8、施工現場應保證良好的通風和照明，對于改建工程，應查明和切斷原有電源及易燃，易爆和有毒氣體管線后方可施工，對工藝生產過程中使用的腐蝕性液體應有安全防護措施
